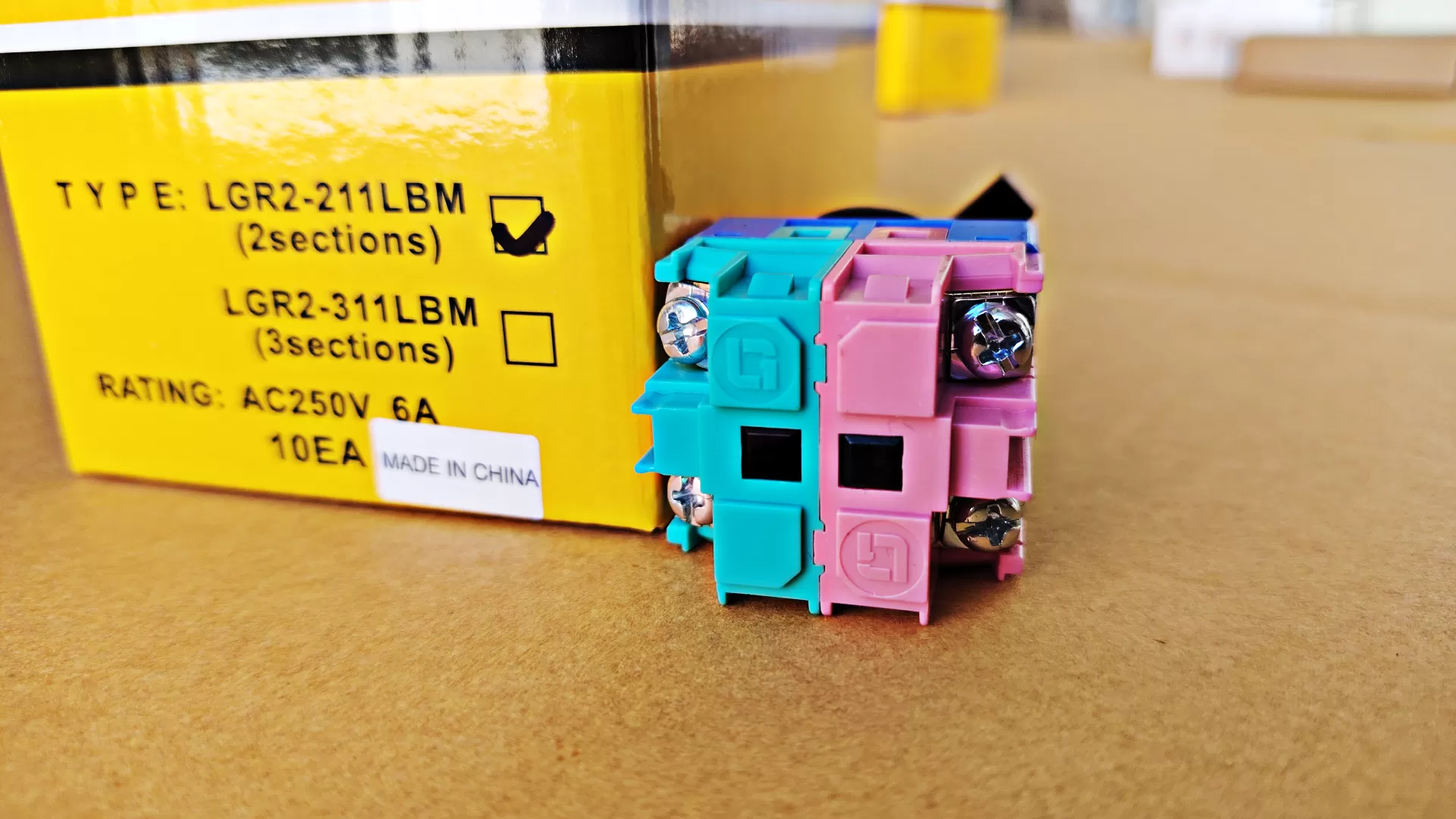

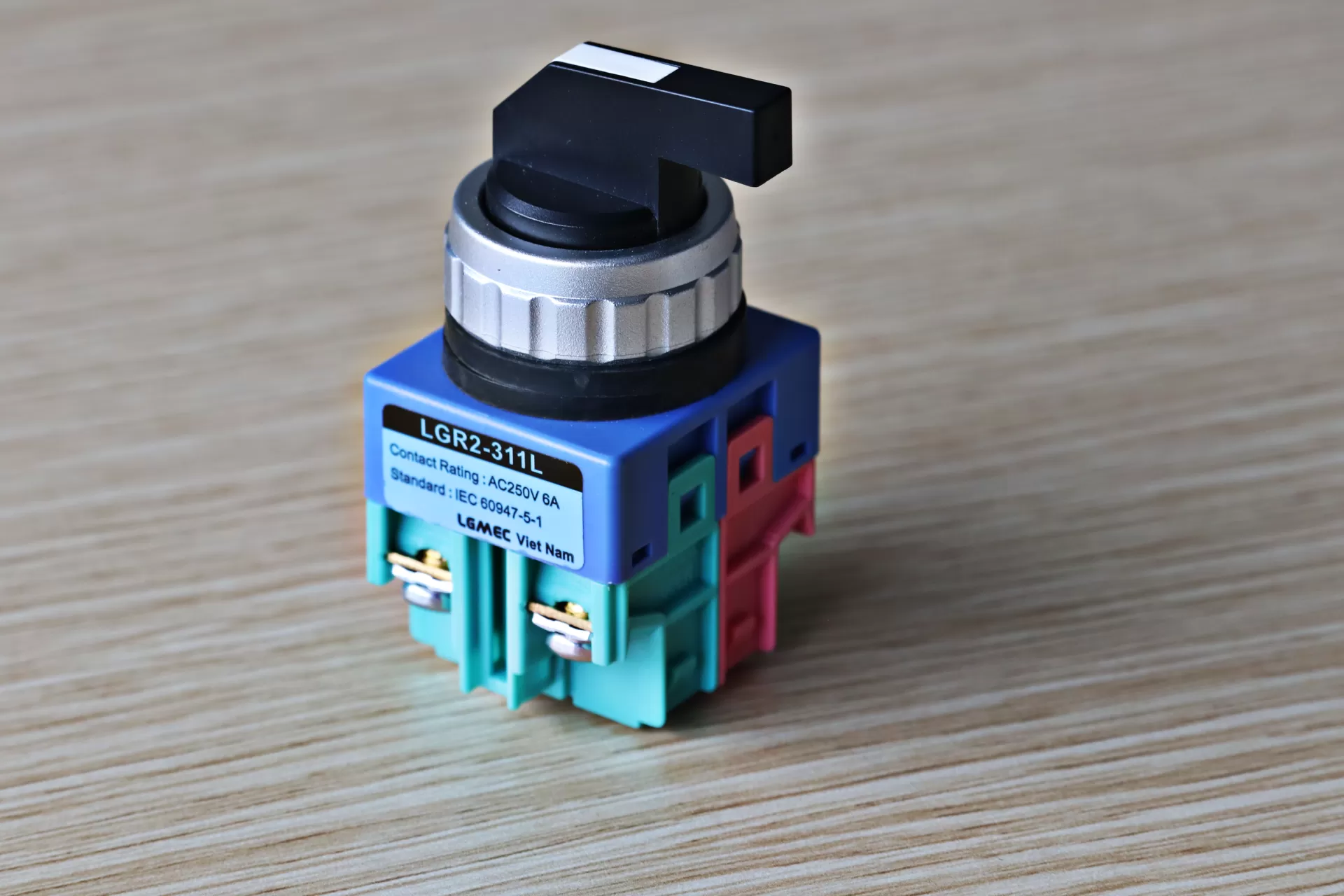

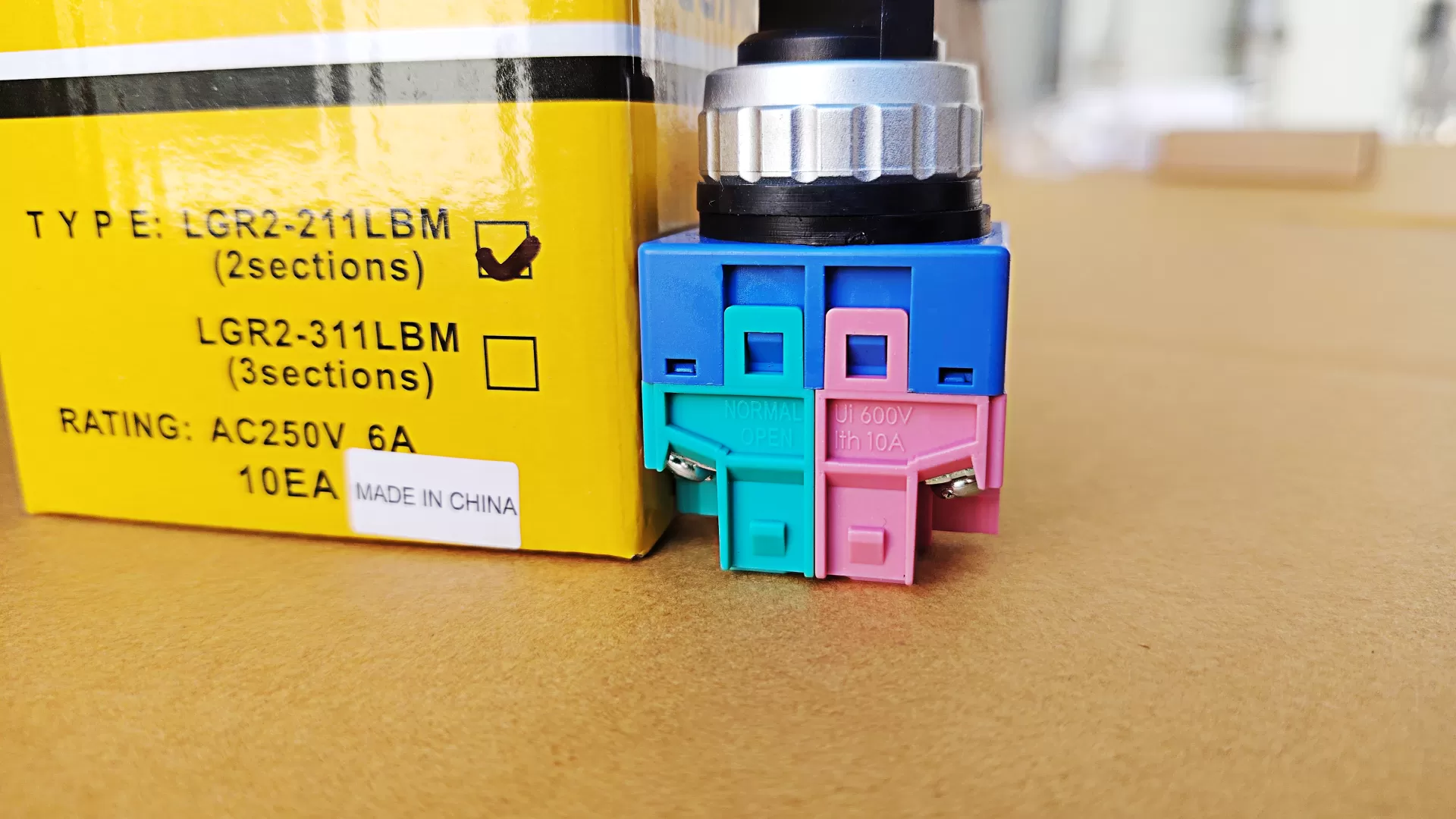

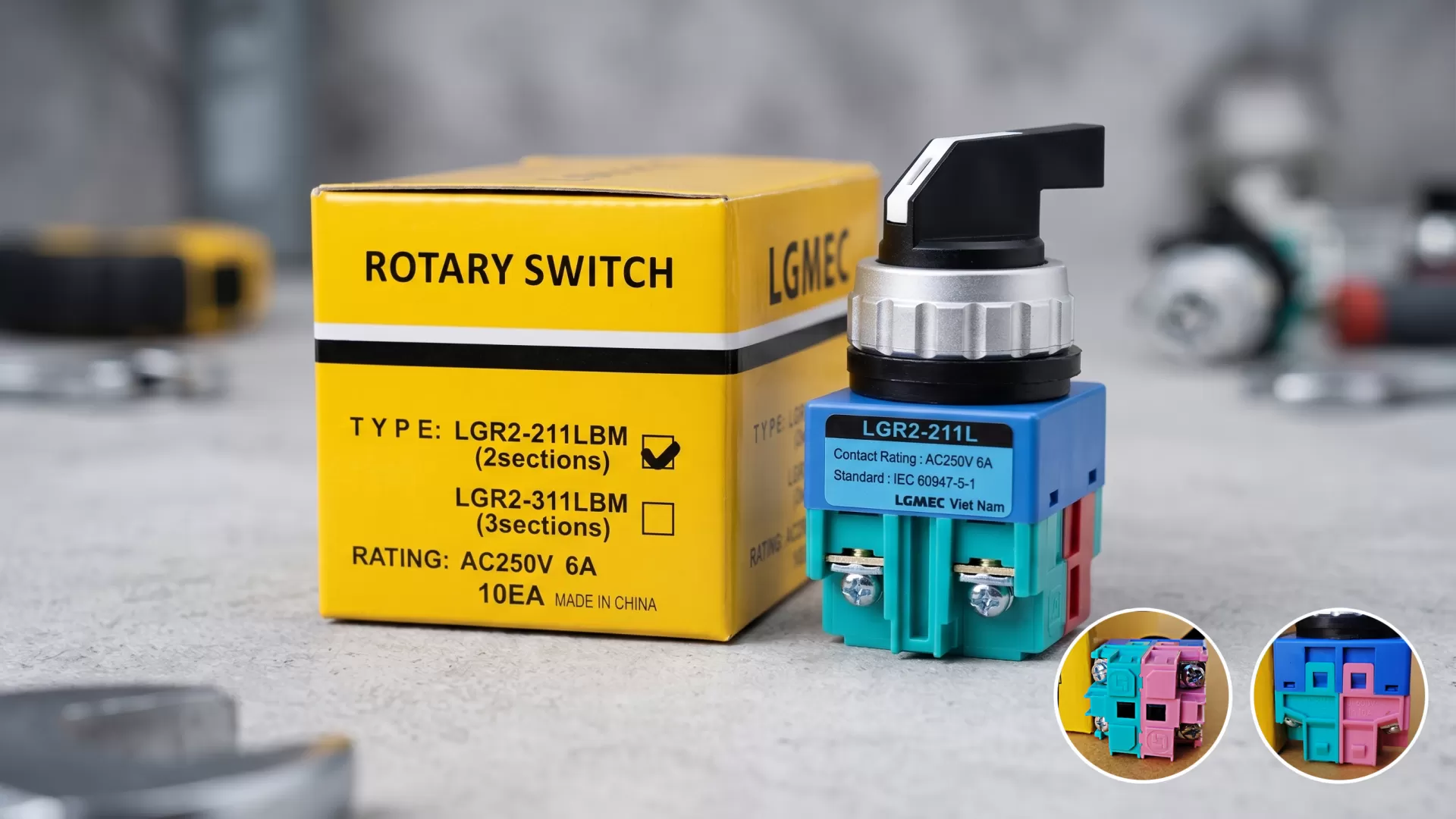

Giới thiệu chung Công tắc xoay LGMEC (Rotary Switch) là thiết bị đóng cắt điều khiển chuyên dụng cho các mặt tủ điện công nghiệp, bảng điều khiển máy móc và dây chuyền tự động. Thiết bị được thiết kế với cơ cấu xoay dứt khoát, tay gạt chắc chắn cùng khả năng tùy biến linh hoạt số lượng tiếp điểm thường mở (NO) và thường đóng (NC).
Ưu điểm nổi bật
-
Độ bền cơ học và tuổi thọ vượt trội: Các chi tiết kim loại được xử lý mạ và hợp kim hóa đặc biệt giúp chống oxy hóa, nâng cao độ bền đóng cắt trong môi trường công nghiệp.
-
Tiếp điểm dẫn điện tối ưu: Sử dụng tiếp điểm bằng bạc (Silver contact) nguyên chất giúp giảm thiểu điện trở tiếp xúc, chống hồ quang và nâng cao độ ổn định dòng điện.
-
Kết cấu chắc chắn: Thân khối tiếp điểm bằng nhựa Polycarbonate (PC) cao cấp chịu lực, đế giữ bằng nhựa ABS chống cháy. Vòng siết mặt tủ tiêu chuẩn bằng ABS chịu nhiệt (có thể tùy chọn vòng đúc nhôm Die-casting theo yêu cầu).
-
Mở rộng tiếp điểm linh hoạt: Cho phép ghép nối tối đa lên đến 8 tiếp điểm kết hợp giữa các cặp tiếp điểm a và b (4a4b, 8a0b, 0a8b...).
-
Tùy chọn chống nước: Có phiên bản chống nước đặt hàng riêng cho môi trường làm việc khắc nghiệt ngoài trời hoặc độ ẩm cao.
Thông số kỹ thuật sản phẩm
| Thương hiệu | LGMEC |
| Đường kính lỗ lắp (Cut-out dia.) | Ø25mm |
| Dạng tay vặn | Tay gạt dài (Lever Type) |
| Số vị trí thao tác | 2 vị trí (2-stage) hoặc 3 vị trí (3-stage) |
| Điện áp cách điện định mức (Ui) | AC 600V, DC 250V |
| Dòng điện định mức (Ith) | 10A |
| Tải xoay chiều (AC) | 110V (10A), 220V (6A), 440V (3A) |
| Tải một chiều (DC) | 110V (2.2A), 125V (1.9A), 220V (1.1A) |
| Điện trở cách điện | > 100 mΩ (DC 500V Megger) |
| Điện trở tiếp điểm ban đầu | < 50 mΩ
|
| Độ bền điện áp (Withstand voltage) | AC 2,500V / phút (60Hz) |
| Tuổi thọ cơ học | ≥ 500,000 lần thao tác |
| Tuổi thọ điện | ≥ 100,000 lần đóng cắt |
| Nhiệt độ hoạt động | -20°C ~ +55°C
|
| Cấp bảo vệ | IP44 (tiêu chuẩn) |

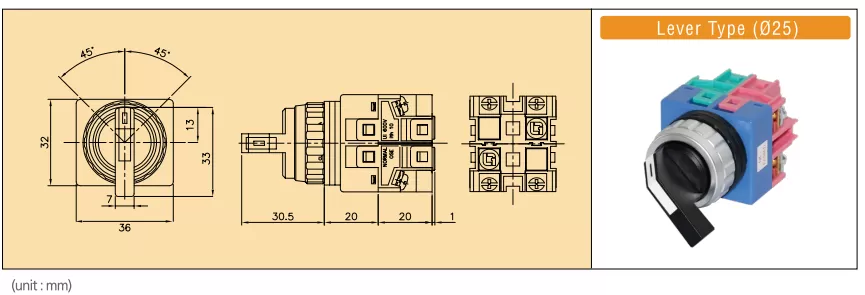

Bản vẽ kích thước & Kích thước khoét lỗ
